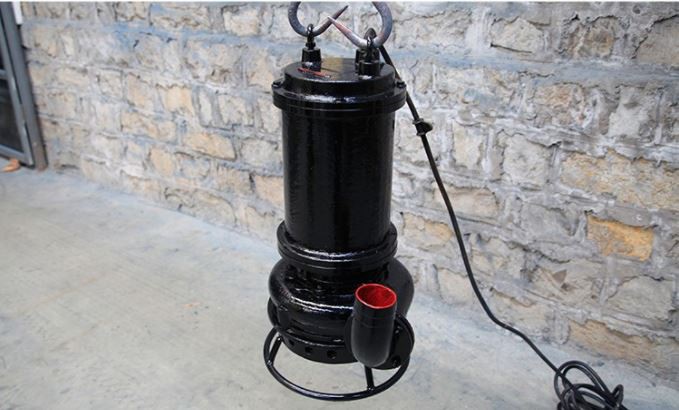

Suvga cho'miladigan atala nasosi

ZJQ suv osti quyma nasosi nasos to'g'ridan-to'g'ri dvigatel bilan bog'langan gidravlik mexanizmning bir turi. Nasos moslamasi yuqori sifatli maxsus material, yangilangan tuzilma, keng oqim kanali, kanalizatsiya uchun yuqori quvvatning afzalliklariga ega.

So'rov yuborish→

Nasos to'g'ridan-to'g'ri vosita bilan bog'langan gidravlik mexanizm ZJQ suv ostidagi atala pompasidir.

Nasos moslamasi yuqori sifatli maxsus materialdan, yangilangan strukturadan, keng oqim kanalidan va katta kanalizatsiya quvvatidan foydalanadi.

U qum, loy, qattiq ko'mir shlaki va boshqalar kabi suyuqlik bo'lgan materiallarni tashish uchun ishlatiladi. Nasos ko'llar, daryolar, dengiz va kattalashtiruvchi kanallarda va boshqa joylarda loy va qumni ko'chirish uchun ishlatilishi mumkin. Bundan tashqari, boshqa joylardan tashqari, suzish havzalari, shuningdek, qurilish maydonchalari, po'lat zavodlari va elektr stantsiyalaridan kanalizatsiyani olib tashlash uchun ham foydalanish mumkin. Nasos yuqori sifatli materiallardan tayyorlangan, innovatsion tuzilishga ega va kuchli etkazib berish tizimiga ega bo'lgan katta oqim yo'liga ega.

Nasos uchun boshqaruv bloki hali tugallanmagan. U ikki qismdan iborat: dvigatel va nasoslar.

Uch fazali sinxron o'zgaruvchan vosita ishlatiladi. Statik muhrlanish nasosni tizimdan ajratib turadi. Mexanik muhrlanish - bu to'ldirilgan yog 'kamerasida ishlaydigan ikki tomonlama to'lqinli quvur. Yog 'kamerasi va motor kamerasi o'rtasida yog'-suv probi mavjud. Nasos moslamasi to'g'ri ishlayotganda suvning vosita kamerasiga kirishiga to'sqinlik qilishi mumkin. Asosiy pervanel va vitse pervanel nasos moslamasini tashkil etuvchi ikkita qismdir. Vitse pervanel asosiy pervanelga etkazib berishda yordam berish uchun qattiq-suyuqlik birikmasini purkash yoki qo'zg'atish uchun ishlatiladi. Asosiy pervanel qattiq-suyuqlik aralashmasini singdirish va yuborish uchun ishlatiladi.

Strukturani tushuntirish

1.M, AH, AHP, HP, HH va atala nasoslari ikkita nasos qobig'i yoki nasos tanasi, tuzilishiga ega. Nasos korpusi nasos qopqog'i uchun almashtiriladigan aşınmaya bardoshli metall astarni o'z ichiga oladi, unga pervanel, g'ilof, himoya plitasi va boshqalar kiradi. Ish bosimiga qarab, nasos qopqog'i kulrang quyma temirdan yoki shar shaklida bo'lgan quyma temirdan tayyorlanadi. maydalangan. U vertikal ravishda bo'linadi va mahkamlagichlar bilan biriktiriladi. Qavs va nasos korpusi murvatlar bilan bir-biriga mahkamlanadi va nasos korpusida to'xtash joyi mavjud. Nasosning chiqishi sakkiz xil burchak ostida, uni aylantirish orqali o'rnatilishi mumkin. Orqa pichoqlar oqishning oldini olish va nasosning ishlash muddatini uzaytirish uchun pervanelning old va orqa qopqoq plitalariga o'rnatiladi.

2. AHR, LR va Mr atala nasoslari ikki nasosli qobiqli tuzilishga va nasos korpusi va nasos qopqog'ida almashtiriladigan aşınmaya va korroziyaga chidamli rezina astarga ega (jumladan, pervanel, old g'ilof, orqa g'ilof va boshqalar). Nasosning aylanadigan qismlari va o'rnatish shakllari ah, l va M nasoslari bilan bir xil, nasos korpusi va qopqog'i.

3. D va G tipidagi nasoslar bitta konstruksiyaga ega (ya’ni astarsiz). Aşınmaya qarshilik ko'rsatadigan metall nasos korpusini, qopqog'ini va pervanelni tashkil qiladi. Nasos korpusi va nasos qopqog'i noyob siqish mexanizmi yordamida birlashtiriladi va nasosning chiqish yo'nalishi erkin aylanishi mumkin, bu esa o'rnatish va demontaj qilishni osonlashtiradi.

4. Har bir turdagi nasoslar gorizontal kirishga ega va uzatish yo'nalishiga nisbatan soat yo'nalishi bo'yicha aylanadi.

Nasos korpusi va nasos qopqog'i - bu suv osti quyma nasos boshining boshqa nomlari. Odatda, nasos korpusi va nasos qopqog'i atala nasosining nasos boshini tashkil qiladi. Pervane, muhr va podshipnik komponentlari rulmanlar orqali nasos korpusiga ulanadi, u birinchi navbatda nasosning rotoriga biriktiriladi. Nasos qopqog'i va nasos tanasi birgalikda yopiq bo'shliqni hosil qiladi. Nasos qopqog'i - nasos korpusiga mos keladigan bo'lim. Atlama nasosining ichki qismi nasos korpusi va qopqog'i bilan qoplangan. Ko'pgina hollarda, yuqori xrom qotishmasi va kauchuk astarni tashkil qiladi. Nasos qoplamalari ko'pincha kauchuk yoki metall qotishmasidan iborat.

1. Quvvat manbai uch fazali, 50Hz, AC quvvat manbai.

2. Muhitning maksimal harorati 40 darajadan oshmasligi va portlovchi yoki yonuvchi gazlar bo'lmasligi kerak.

3. Kul va shlaklar muhitdagi qattiq zarrachalarning eng yuqori og'irlik konsentratsiyasiga ega, mos ravishda 45 va 60 foiz.

4. Jihozning maksimal sho‘ng‘ish chuqurligi 20 metrdan, minimal sho‘ng‘in chuqurligi esa 1 metrdan kam bo‘lishi mumkin emas.

5. Muhitda vertikal ishlaganda qurilma yaxshiroq ishlaydi va uzluksiz ishlash afzal ko'rilgan ish rejimidir.

Yo'q.	Model	Bo'shatish mm	Oqim m³/h	Bosh m	Quvvat kVt	To'liq Eff. ē (foiz)	Tezlik r/min	Maks. mm	Og'irligi kg
1	ZJQ10-20-3	50	10	20	3	37	1460	8	110
2	ZJQ15-18-3	50	15	18	3	46	1460	8	110
3	ZJQ20-15-3	50	20	15	3	52	1460	8	110
4	ZJQ25-12-3	50	25	12	3	58	1460	8	110
5	ZJQ30-12-3	65	30	12	3	60	1460	8	110
6	ZJQ35-10-3	65	35	10	3	64	1460	8	110
7	ZJQ40-8-3	65	40	8	3	66	1460	8	110
8	ZJQ15-22-4	50	15	22	4	43	1460	10	113
9	ZJQ18-20-4	50	18	20	4	46	1460	10	113
10	ZJQ20-18-4	50	20	18	4	50	1460	10	113
11	ZJQ25-20-4	50	25	20	4	52	1460	10	113
12	ZJQ30-16-4	65	30	16	4	52	1460	10	113
13	ZJQ35-15-4	65	35	15	4	60	1460	10	113
14	ZJQ40-12-4	65	40	12	4	63	1460	10	113
15	ZJQ45-10-4	65	45	10	4	66	1460	10	113
16	ZJQ20-30-5.5	80	20	30	5.5	42	1460	13	205
17	ZJQ25-15-5.5	80	25	15	5.5	42	1460	13	205
18	ZJQ30-20-5.5	80	30	20	5.5	54	1460	13	205
19	ZJQ45-15-5.5	80	45	15	5.5	41	1460	13	205
20	ZJQ15-20-5.5	80	15	20	5.5	33	1460	13	205
21	ZJQ50-10-5.5	80	50	10	5.5	44	1460	13	205
22	ZJQ15-20-7.5	80	15	20	7.5	34	1460	13	210
23	ZJQ20-25-7.5	80	20	25	7.5	35	1460	13	210
24	ZJQ25-20-7.5	80	25	20	7.5	36	1460	13	210
25	ZJQ25-30-7.5	80	25	30	7.5	36	1460	13	210
26	ZJQ30-30-7.5	80	30	30	7.5	37	1460	13	210
27	ZJQ32-20-7.5	80	32	20	7.5	37	1460	13	210
28	ZJQ45-15-7.5	80	45	15	7.5	41	1460	13	210
29	ZJQ100-10-7.5	100	100	10	7.5	48	1460	21	220
30	ZJQ40-25-11	80	40	25	11	38	1460	13	240
31	ZJQ50-21-11	80	50	21	11	40	1460	13	240
32	ZJQ50-26-11	80	50	26	11	40	1460	13	240
33	ZJQ70-20-11	80	70	20	11	43	1460	13	240
34	ZJQ100-18-11	100	100	18	11	48	1460	21	240
35	ZJQ25-40-15	80	25	40	15	37	1460	13	330
36	ZJQ50-26-15	80	50	26	15	40	1460	13	260
37	ZJQ50-28-15	80	50	28	15	40	1460	13	260
38	ZJQ60-30-15	100	60	30	15	41	1460	13	265
39	ZJQ70-24-15	80	70	24	15	42	1460	13	260
40	ZJQ75-25-15	100	75	25	15	43	1460	13	260
41	ZJQ100-18-15	100	100	18	15	49	1460	21	270
42	ZJQ150-15-15	100	150	15	15	51	1460	21	270
43	ZJQ150-18-18.5	150	150	18	18.5	49	980	32	550
44	ZJQ200-12-18.5	150	200	12	18.5	53	980	45	550
45	ZJQ150-22-22	150	150	22	22	47	980	32	600
46	ZJQ200-15-22	150	200	15	22	50	980	45	600
47	ZJQ60-46-30	150	60	46	30	41	980	14	550
48	ZJQ70-38-30	150	70	38	30	42	980	21	710
49	ZJQ100-35-30	150	100	35	30	44	980	21	710
50	ZJQ108-30-30	150	108	30	30	44	980	21	710
51	ZJQ150-30-30	150	150	30	30	46	980	21	710
52	ZJQ150-35-30	150	150	35	30	46	980	21	710
53	ZJQ200-20-30	150	200	20	30	52	980	21	710
54	ZJQ240-20-30	150	240	20	30	55	980	21	710
55	ZJQ300-15-30	200	300	15	30	56	980	28	700
56	ZJQ100-50-37	150	100	50	37	44	980	21	850
57	ZJQ300-20-37	200	300	20	37	56	980	28	775
58	ZJQ400-15-37	200	400	15	37	58	980	28	775
59	ZJQ150-35-45	150	150	35	45	47	980	36	1000
60	ZJQ200-30-45	150	200	30	45	49	980	36	1110
61	ZJQ500-15-45	200	500	15	45	59	980	46	1100
62	ZJQ150-45-55	150	150	45	55	46	980	21	1140
63	ZJQ250-35-55	150	250	35	55	51	980	36	1140
64	ZJQ600-15-55	200	600	15	55	60	980	46	1220
65	ZJQ200-45-75	150	200	45	75	49	980	21	1540
66	ZJQ200-50-75	150	200	50	75	48	980	14	1550
67	ZJQ350-35-75	200	350	35	75	53	980	28	1550
68	ZJQ400-25-75	200	400	25	75	58	980	25	1550
69	ZJQ500-20-75	200	500	20	75	59	980	25	1550
70	ZJQ200-60-90	150	200	60	90	48	980	14	1550
71	ZJQ400-40-90	200	400	40	90	54	980	28	1550
72	ZJQ500-25-90	200	500	25	90	60	980	25	1550
73	ZJQ400-50-110	200	400	50	110	53	980	28	1970
74	ZJQ600-30-110	200	600	30	110	61	980	28	1970
75	ZJQ780-26-110	300	780	26	110	62	980	50	1970
76	ZJQ1000-18-110	300	1000	18	110	64	980	50	1970
77	ZJQ400-60-132	200	400	60	132	53	980	28	2000
78	ZJQ500-45-132	200	500	45	132	56	980	28	2000
79	ZJQ500-55-132	200	500	55	132	55	980	28	2000
80	ZJQ800-35-132	300	800	35	132	63	980	42	2000
81	ZJQ1000-22-132	300	1000	22	132	64	980	50	2000
82	ZJQ650-52-160	200	650	52	160	58	980	28	2650
83	ZJQ780-50-185	300	780	50	185	60	980	38	3330
84	ZJQ800-55-220	300	800	55	220	60	980	38	3400
85	ZJQ1250-35-220	350	1250	35	220	65	980	45	3400
86	ZJQ1750-30-250	350	1750	30	250	67	980	55	3750
87	ZJQ1500-35-250	350	1500	35	250	66	980	50	3750
88	ZJQ2000-35-315	400	2000	35	315	68	980	60	3800
