Suv osti dvigateli

Mahsulot haqida umumiy ma'lumot:

Ushbu seriyali mahsulotlar asosan suvda ishlaydigan yuqori samarali suv osti nasosi va doimiy magnitlangan suv osti uch fazali sinxron motordan iborat. An'anaviy QJ suv osti nasosi bilan taqqoslaganda, uning eng katta afzalligi yuqori samaradorlik va energiya tejashdir. Dvigatel doimiy magnitlangan suv osti uch fazali sinxron motorni qabul qiladi. Dvigatelning ishlashi paytida qo'zg'atuvchi bo'lmagan quvvat yo'qotilishi va rotor misining yo'qolishi GB / t2818 standartining belgilangan qiymatidan 3 ~ 5 foizga yuqori va quvvat omili 5 ~ 10 foizga yuqori. Shu bilan birga, vosita yuqori ishga tushirish ko'rsatkichi va yuqori yuk ko'tarish qobiliyatiga ega va motorni boshqarish funktsiyasi umumiy boshqaruv uskunalari yordamida amalga oshirilishi mumkin. Suv nasosining oqim o'tish qismlari, pervanel va hidoyat qobig'i maxsus ishlab chiqilgan yoki maxsus jarayon bilan ishlab chiqarilgan va samaradorlik GB / t2816 standartida ko'rsatilgan qiymatdan 2 ~ 5 foizga yuqori. Bu energiya tejovchi va samarali nasos uskunalarining yangi avlodidir.

Suv osti nasosingiz uchun YQS seriyali zanglamaydigan po'latdan yasalgan korpusli suv osti motorlari ISO9001 sifat standartlariga muvofiq ishlab chiqariladi. Ushbu motorlar sizga texnik xizmat ko'rsatishni talab qilmasdan kafolatlangan uzoq umr ko'rish imkonini beradi.

Ishlab chiqarish xususiyatlari

1. Ixcham shassidagi keng quvvat diapazoni, bu sizning ilovalaringizning ko'pchiligini arzon narxda boshqara oladi

2. PVX/PE izolyatsiyalangan o'rashli qayta o'raladigan (ho'l o'ralgan) asinxronli dvigatel

3. Yuqori quvvatli va suv moylash bilan maxsus grafit surish va radial podshipniklar uzoq umr ko'rish uchun kafolatlangan.

NEMA standarti bo'yicha to'liq o'rnatish o'lchamlari 4. 6 "va 8".

5. Yevropa standartiga muvofiq 10" va 12" o'rnatish o'lchamlari.

6. Yuqori korroziyaga chidamlilik zanglamaydigan po'latdan yasalgan korpus va mil tomonidan taqdim etiladi.

7. Kam operatsion xarajatlar tasdiqlangan xom ashyo bilan kafolatlangan yuqori samarali elektr konstruktsiyalari bilan ta'minlanadi.

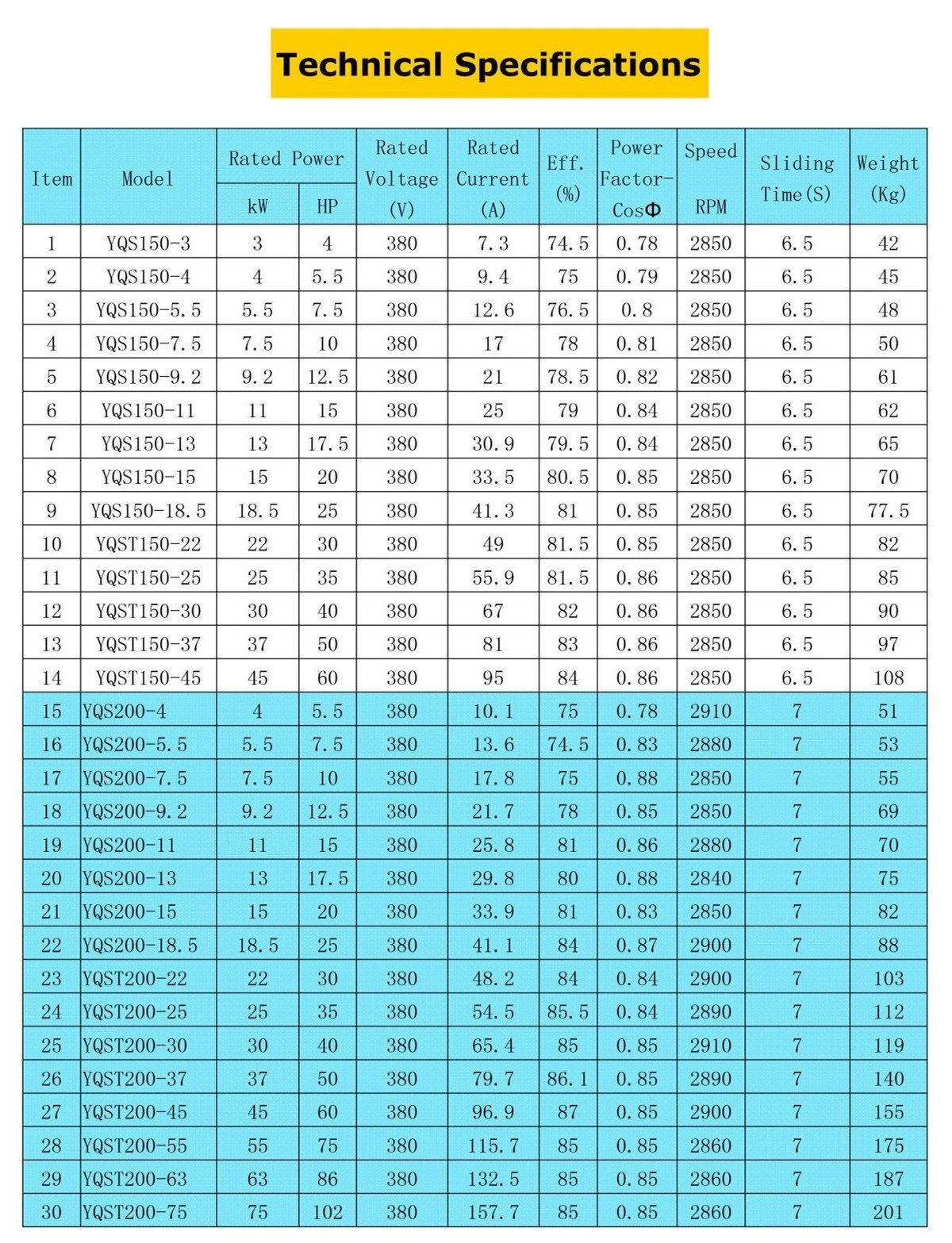

Spetsifikatsiya

● Standart:

1. Quvvat manbai: 3PH 380V/ 50HZ, 460V/60HZ.

2. Himoya: IP58

3. Dvigatel korpusi: zanglamaydigan po'latdan AISI 304

4. Dvigatel mili: zanglamaydigan po'latdan AISI 410

5. Yuqori / Pastki tayanch: Elektroforez bilan bo'yash yoki zanglamaydigan po'latdan yasalgan korpusli temir.

6. Chiqish kabeli: 15KVt uchun 3M kamroq, yuqoridagi 18,5KVt uchun 5M

7. Atrofdagi suv harorati: 30 darajadan kam

● Variant

1. Star-Delta boshqa kuchlanishli quvvat manbai bilan boshlang (Kabelning joylashuvi: 90 daraja)

Mexanik muhr 2.

3. Bronza pastki/yuqori tayanch

4. Turli xil ish muhitlari uchun qo'shimcha surish rulman materiallari mavjud.

5. Dvigatel chiqish kabeli, moslashtirilgan uzunliklarda mavjud 5,5 KVt va undan yuqori quvvatga ega ikkita chiqish kabeli taklif etiladi.

6. Yuqori suv harorati atrofi uchun maxsus o'rash simi.

Ishlash shartlari

1. Dvigatel to'liq suvga botirilishi kerak. Suv osti chuqurligi 70M dan oshmaydi va min. quduq tubiga masofa 3M dan kam bo'lmasligi kerak

2. Vazifa: Uzluksiz (S1), Maks. Boshlanish/soat: 20

3. Maks. Voltaj o'zgarishi: ±5 foiz, Maks chastota o'zgarishi: ±1 foiz, Maks. Suvdagi qattiq moddalar miqdori og'irlik bo'yicha 0,01 foizdan oshmaydi

4. PH qiymati 6 ichida.5-8.5

5. Ishlashdan oldin motorga toza suv yoki muzlashga qarshi aralashmani to'ldirish kerak.

Model nomenklaturasi

Masalan: YQST(R) modeli200-45/4

YQS - Chuqur quduq uchun suv osti dvigateli

T - yuqori quvvatli rulman

R - geotermal suv uchun

200— min. Xo'sh, Dia.

45— Dvigatel quvvati

4— 4 qutb (2 qutb uchun NA)
