Suv osti elektr nasoslarining ko'p turlari mavjud va quduqlarni sug'orishda eng ko'p ishlatiladiganlar neft bilan to'ldirilgan va suv bilan to'ldirilgan suv osti elektr nasoslari. QJ seriyali chuqur quduqli suv osti nasosini misol qilib oladigan bo'lsak, ushbu maqola chuqur quduqli suv osti nasoslarining tuzilishini qisqacha tanishtiradi.
Chuqur quduqli suv osti nasosining tuzilishi, asosan, rasmda ko'rsatilganidek, suv nasosi, elektr motor, kirish va muhrlash moslamasidan iborat.
Suv nasosi suv ostidagi elektr nasosning yuqori uchida joylashgan bo'lib, asosan pervanel, hidoyat korpusi, nasos mili, rezina podshipniklar va boshqa qismlardan iborat. Nasosi mili va vosita mili silindrli mufta bilan bog'langan. Pervanel markazdan qochma yopiq pervanel bo'lib, o'chirish vaqtida suv nasosining orqaga qaytishiga yo'l qo'ymaslik uchun yuqori uchida nazorat valfi o'rnatilgan.
Dvigatel qismi suv osti elektr nasosining pastki uchida joylashgan bo'lib, asosan rotor, stator, hidoyat podshipnik, surish rulmanı va bosimni tartibga soluvchi plyonka kabi qismlardan iborat. Plastmassa yoki stator sargisi polietilen izolyatsiyalangan neylon qoplamali suvga chidamli elektromagnit simdan qilingan. Dvigatelning podshipniklarini sovutish uchun dvigatelning ichki qismi toza suv bilan to'ldiriladi. Dvigatelning harorati ko'tarilishi natijasida vujudga keladigan suv bosimining o'zgarishini sozlash uchun dvigatelning pastki qismida rezina bosimni tartibga soluvchi plyonka o'rnatilgan.
Kirish va muhrlash moslamasi suv osti elektr nasosining o'rtasida joylashgan. Muhrlash moslamasi dvigatelning yuqori uchida joylashgan bo'lib, qum otish halqasidan va oldinga va teskari qurilmalarning skelet moy muhridan iborat. Uning vazifasi cho'kindining dvigatelning ichki qismiga kirishiga yo'l qo'ymaslikdir.
200-QJ80-55/5 chuqur quduqli suv osti nasosining namunaviy ma'nosi: 200- Ushbu nasos uchun mos keladigan quduqning minimal diametri 200 mm; QJ chuqur quduqli suv osti nasosi; 80- Nominal oqim tezligi 80m3/soat; 55- Nominal umumiy bosh 55 metr; Suv nasosining 5 bosqichi.

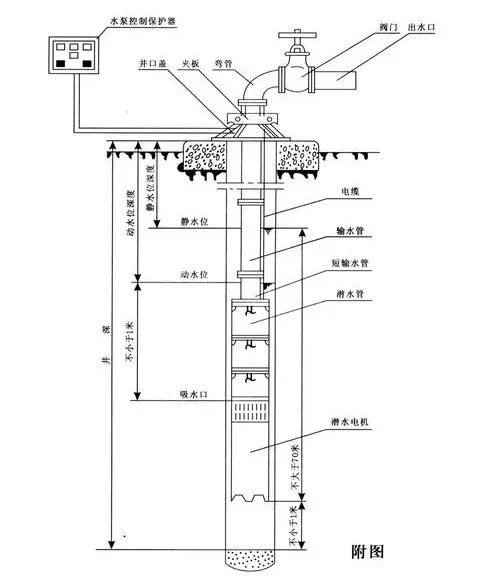

Chuqur quduqli suv osti nasosining strukturaviy diagrammasi quyidagicha:
