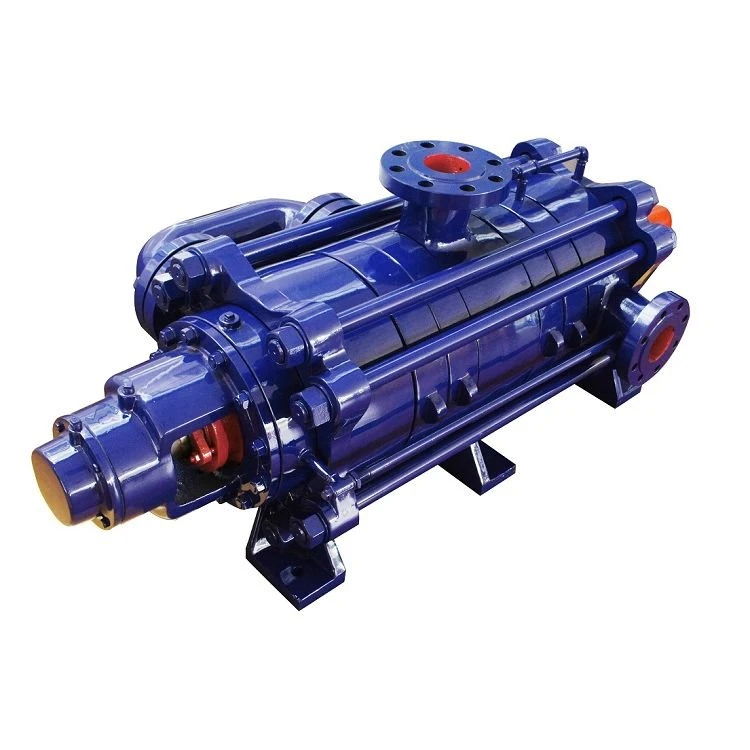

Shaxta ko'p bosqichli markazdan qochma nasos

Mahsulot taqdimoti:

Ko'p bosqichli konli markazdan qochma nasoslar joriy qilingan, yutilgan va so'rilgan ilg'or texnologiya asosida yaratilgan; ular toza suv va fizik va kimyoviy darajada toza suvga o'xshash xususiyatlarga ega bo'lgan materiallarni tashish uchun mos keladi. Qattiq erimaydigan moddalarning zarracha hajmi 2 mm dan kam, hajmi esa birlik hajmi uchun 0,1c/o dan oshmaydi. 15 darajadan 180 darajagacha ko'p bosqichli kon santrifüj nasosining o'rtacha harorati oralig'i. Bundan tashqari, ko'p bosqichli kon santrifüj nasosining ish bosimi 3,0 MPa ni tashkil qiladi. Atrof-muhit harorati va nisbiy namlik mos ravishda 40 darajadan va 95 darajadan past yoki teng bo'lishi kerak.

Xususiyatlari

Mine ko'p bosqichli santrifüj nasoslar ishlayotganda barqaror va ishonchli bo'lib, ular yuqori samaradorlik va yuqori kavitatsiya ko'rsatkichlariga ega. U yuqori samaradorlik, engil ishlash diapazoni, xavfsiz va barqaror ishlash, past shovqin, uzoq xizmat muddati va to'g'ridan-to'g'ri o'rnatish va texnik xizmat ko'rsatish afzalliklariga ega bo'lgan davlat tomonidan tavsiya etilgan yuqori samarali energiya tejovchi mahsulotlarning gidravlik modelidan foydalanadi.

Ko'p bosqichli kon markazdan qochma nasoslarning oqim qismlari yuqori samaradorlik, energiya samaradorligi, keng ishlash diapazoni, barqaror ishlashi, past shovqin, uzoq umr va o'rnatish qulayligini ta'minlash uchun boshqa materiallar qatorida aşınmaya bardoshli egiluvchan temir yoki quyma po'latdan iborat. ta'mirlash. Oqim qismlarining materialini, muhrni o'zgartirish yoki sovutish tizimlarini va boshqalarni qo'shish orqali ko'p bosqichli santrifüj gorizontal nasos issiq suv, yog ', korroziy yoki aşınma muhitini tashishi mumkin.

Tuzilishi va ishlash printsipi:

1. MD (P) nasosi bitta assimilyatsiya va ko'p bosqichli segmentli markazdan qochma nasosdir. Oldinga, vertikal yuqoriga qarab, so'rg'ich kirish joyi joylashgan. Haqiqiy foydalanish talablariga ko'ra, u gorizontal holatga ham aylantirilishi mumkin. Nasosning chiqishi qurilmaning markazida joylashgan chiqish qismida vertikal yuqoriga qarab joylashgan. Kirish murvatlari nasosning birlashtiruvchi ramkasini, oldinga suv qismini, o'rta qismini, chiqish qismini va orqa suv kirish qismini ulash uchun ishlatiladi. Foydalanuvchining ehtiyojlariga qarab, liftni ko'tarish yoki tushirish mumkin.

2. Asosiy qismlarning tuzilishi va ishlash printsipi

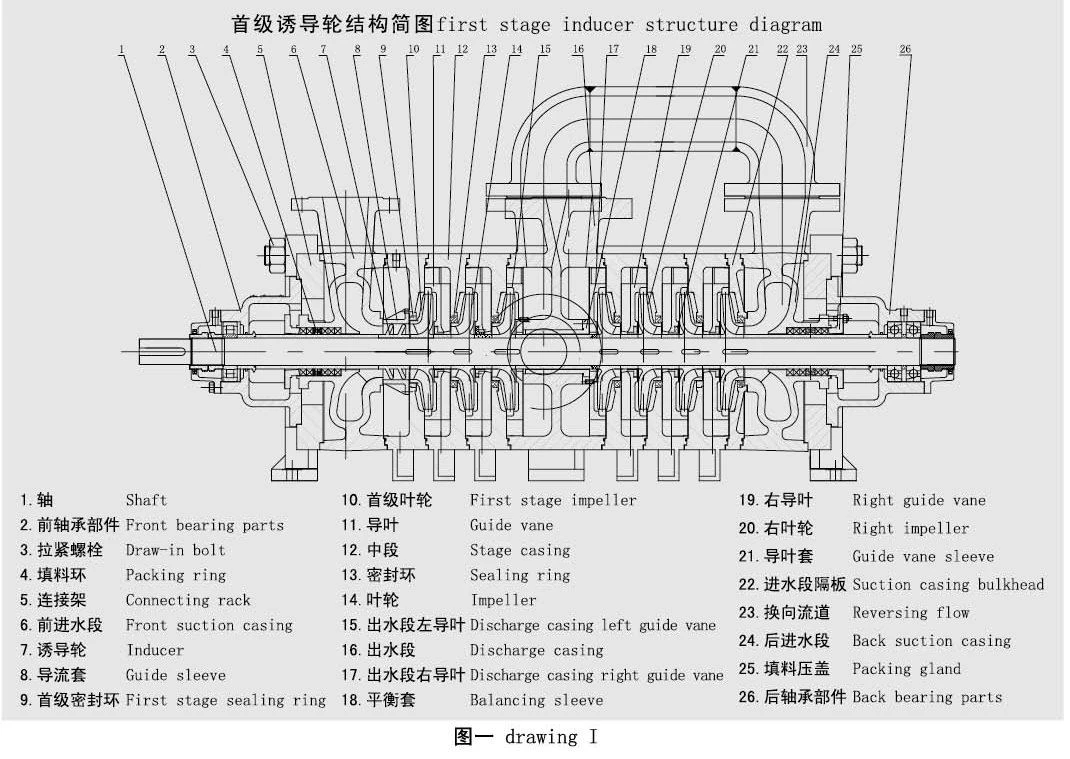

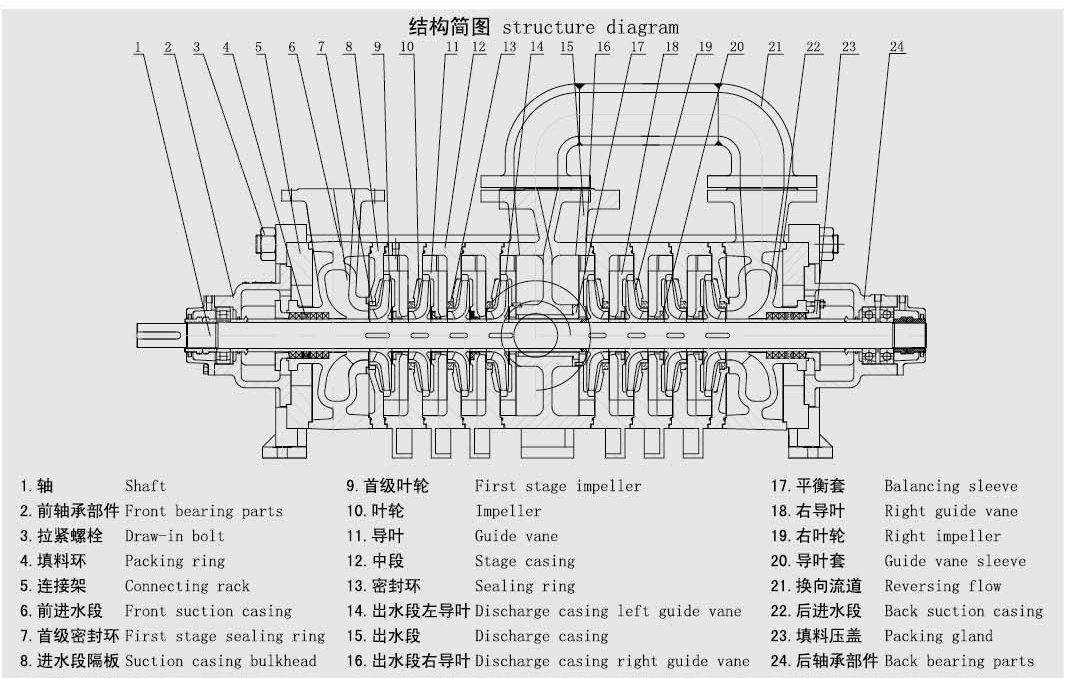

⑴ suv nasosining asosiy qismlari: oldinga suv bo'limi, chiqish qismi, orqa kirish qismi, yo'naltiruvchi qanot, o'ng yo'naltiruvchi qanot, chiqish qismining chap yo'naltiruvchi qanoti, chiqish qismining o'ng yo'naltiruvchi qanoti, o'rta qism, pervanel, o'ng pervanel, mil, balans baraban, oldingi joylashishni aniqlash gilzasi, orqa joylashishni aniqlash gilzasi, birlashtiruvchi ramka, teskari oqim kanali va boshqalar; Rotor pervanel, o'ng pervanel, muvozanat barabani, pervanelni ushlab turish gilzasi, oldingi joylashishni aniqlash gilzasi, orqa joylashishni aniqlash gilzasi va milga o'rnatilgan boshqa qismlardan iborat. Rotorning harakatlantiruvchi uchi rulman bilan quvvatlanadi, uchi diagonal kontaktli rulman bilan yuzma-yuz joylashtirilgan va podshipnik moy bilan yog'langan.

(2) Old suv qismi, orqa suv kirish qismi, o'rta qism, o'ng yo'naltiruvchi qanot, chiqish qismining chap yo'naltiruvchi qanoti, chiqish qismining o'ng yo'naltiruvchi qanoti, teskari oqim kanali va chiqish qismi ish kamerasini tashkil qiladi. nasos. Eksenel tomon - suyuqlik kiradigan joy. Past bosimli bosqichlar milya muhri tomonidan olib boriladigan bosimni kamaytirish uchun ikkala uchida joylashgan. Ish paytida, nosimmetrik tarzda joylashtirilgan pervanellarning har bir juftida ishlaydigan eksenel kuchlar qarama-qarshi bo'lib, ular hosil bo'lgan eksenel kuchlarni muvozanatlash uchun bir-birini o'zgartirishi mumkin.

⑶ ① milya muhri: muhrlash uchun yumshoq o'ram qo'llanilishi kerak va suyuqlik tomchilab chiqishi uchun o'rashning mahkamligi mos bo'lishi kerak.

② uzatish: nasos to'g'ridan-to'g'ri dvigatel tomonidan elastik mufta orqali boshqariladi; Dvigatel yo'nalishidan qaralganda, nasos soat yo'nalishi bo'yicha aylanadi.

③ rulman: rulman haydash uchida va diagonal kontaktli rulman oxirida qabul qilinadi.

④ muhrlash halqasi: suv nasosidagi yuqori bosimli suvning kirish qismiga qaytib ketishining oldini oling va eskirgandan keyin almashtirilishi mumkin.

⑤ muvozanat tamburi: oxirgi bosqichli pervaneldan keyin o'rnatiladi, u rotor bilan aylanadi va balans barabanining tashqi dumaloq yuzasi balans yengining ichki teshik yuzasi bilan radial bo'shliqni hosil qiladi.

⑥ old va orqa joylashishni aniqlash yenglari: ikkita qadoqlash kamerasida ularni eskirgandan keyin almashtirish mumkin.

⑷ ishlash printsipi: nasos mili dvigatelning harakatlantiruvchisi ostida aylanadi va suyuqlikning energiyasini oshirish uchun suyuqlik ustida ishlaydi, shuning uchun suyuqlikning kerakli miqdori kerakli balandlikka yoki assimilyatsiya idishidan oqim qismlari orqali bosimga yuboriladi. nasos.

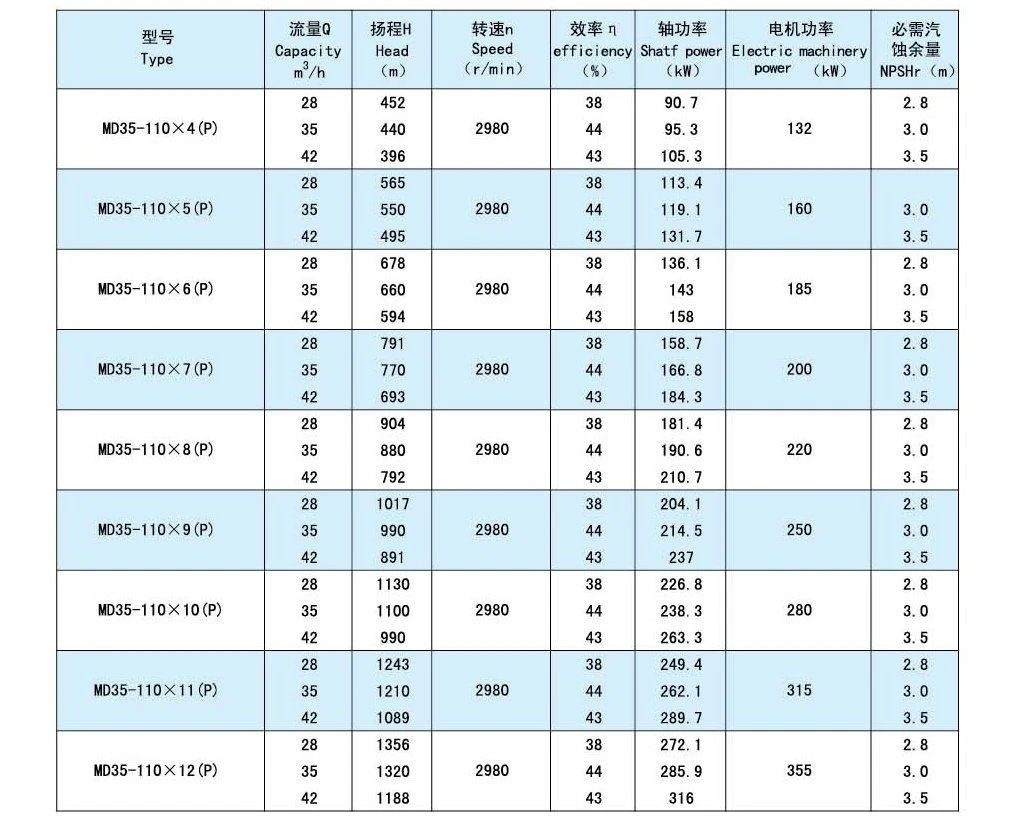

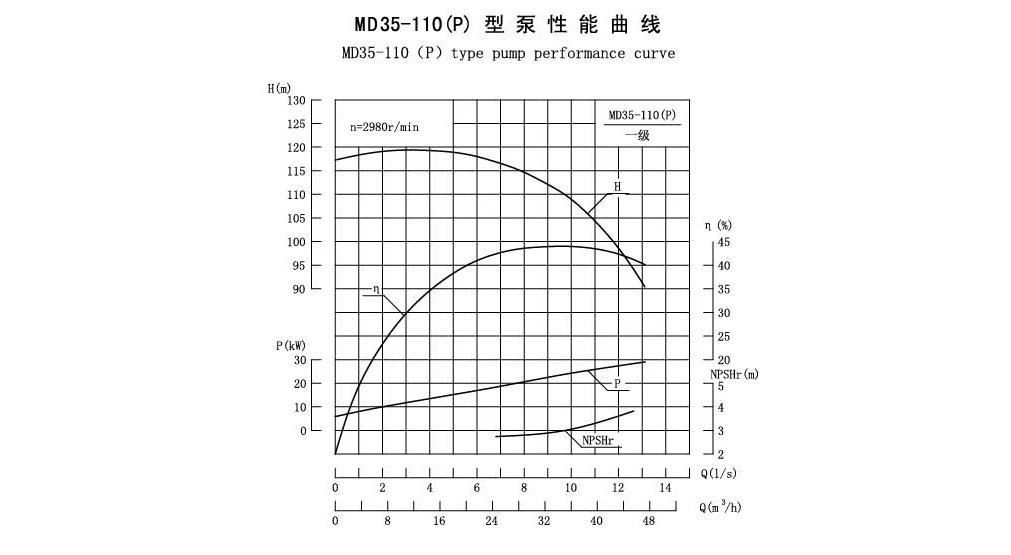

model ma'nosi:

masalan: md100-80 × 8 (P) MD: ko'mir shaxtasi uchun aşınmaya bardoshli ko'p bosqichli markazdan qochma nasos 100: oqim 100m3 / soat 80: bir bosqichli lift 80m 8: bosqich (P): muvozanatli turdagi
